Kiểm tra chất lượng cáp dự ứng lực trước khi đưa vào thi công

Trong kết cấu bê tông dự ứng lực, cáp dự ứng lực là vật liệu trực tiếp tham gia tạo lực căng trước cho kết cấu. Chất lượng của cáp vì vậy ảnh hưởng trực tiếp đến khả năng chịu lực, độ ổn định và hiệu quả làm việc của sàn, dầm sau khi căng kéo. Đó là lý do kiểm tra chất lượng cáp dự ứng lực trước khi đưa vào thi công là một trong những bước quan trọng của công tác kiểm soát vật liệu đầu vào.

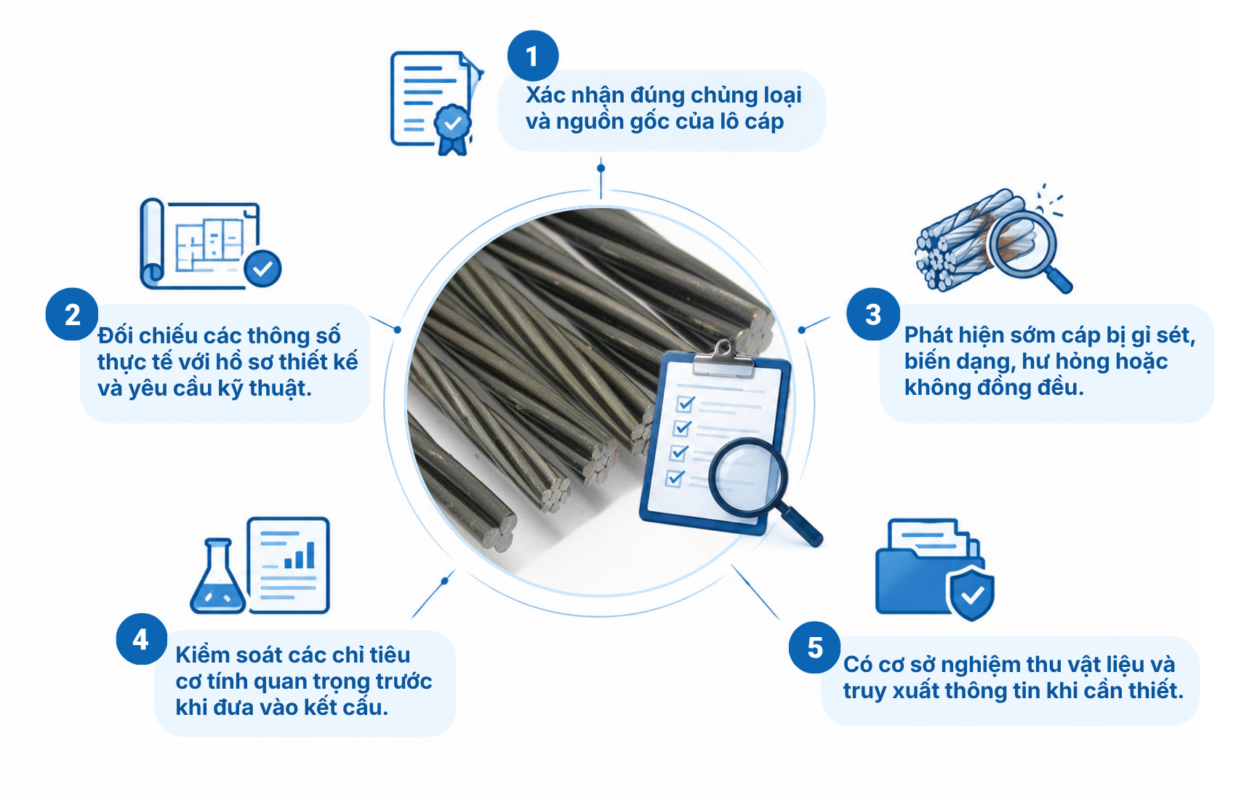

Vì sao cần kiểm tra chất lượng cáp dự ứng lực trước khi thi công?

Nếu vật liệu đưa vào công trường không đúng với hồ sơ thiết kế hoặc không đáp ứng yêu cầu của tiêu chuẩn áp dụng, việc căng kéo có thể không đạt được các thông số thiết kế.

Kiểm tra vật liệu đầu vào giúp:

Các bước kiểm tra chất lượng cáp dự ứng lực

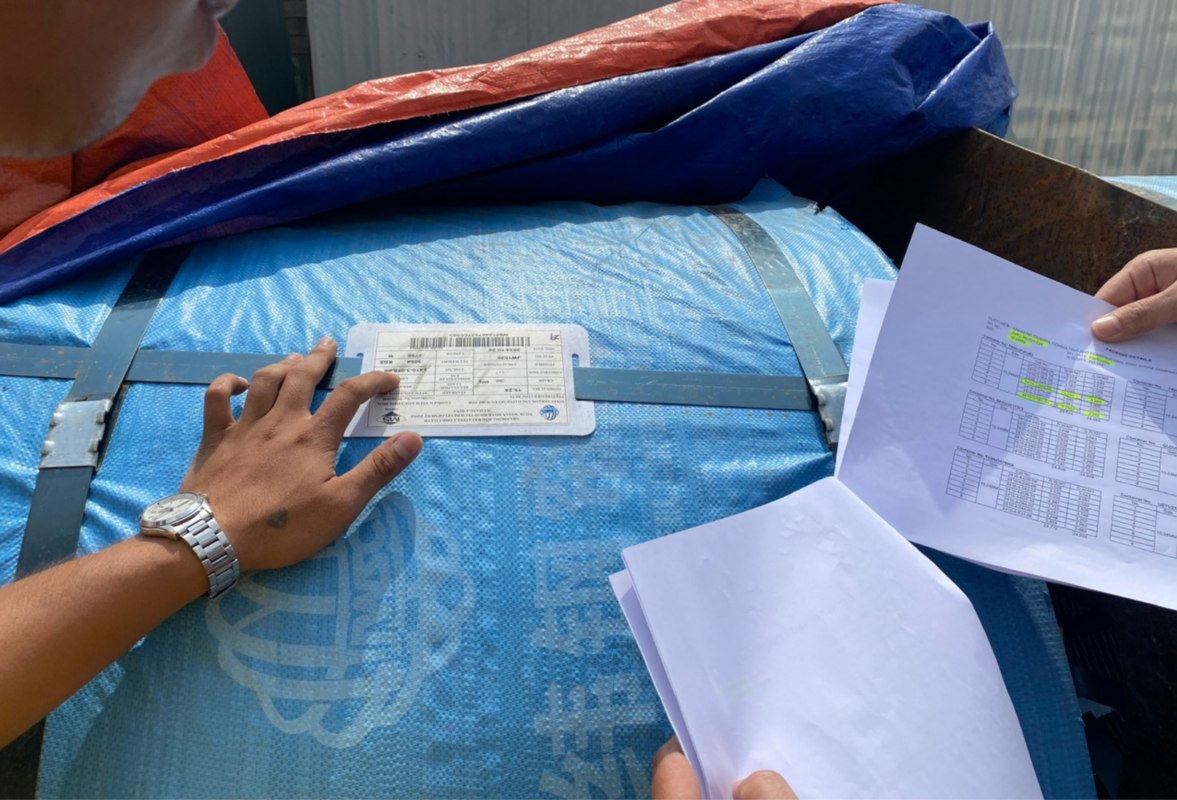

Bước 1. Kiểm tra nguồn gốc và xuất xứ

Trước tiên cần kiểm tra hồ sơ đi kèm lô cáp như chứng chỉ chất lượng, chứng nhận xuất xưởng, thông tin nhà sản xuất, số lô và các tài liệu thử nghiệm vật liệu.

Thông tin trên chứng chỉ cần được đối chiếu với:

Chủng loại cáp trong hồ sơ thiết kế.
Đường kính danh nghĩa.
Cấp cường độ.
Số lô sản xuất.
Khối lượng hoặc chiều dài lô hàng.
Thông tin nhận diện trên cuộn hoặc bó cáp.

Việc đối chiếu này giúp đảm bảo mẫu thử và vật liệu thực tế trên công trường thuộc cùng một lô, tránh tình trạng hồ sơ đạt yêu cầu nhưng vật liệu giao đến công trường không đúng chủng loại.

Bước 2. Kiểm tra tình trạng bề mặt cáp

Cáp cần được kiểm tra trực quan ngay khi nhập về công trường. Bề mặt cáp cần đảm bảo không xuất hiện các dấu hiệu bất thường như:

Gỉ sét nghiêm trọng.
Vết nứt hoặc khuyết tật trên sợi thép.
Biến dạng bất thường.
Dập, móp hoặc tổn thương cơ học.
Tạp chất hoặc các chất bám ảnh hưởng đến quá trình thi công.

Đối với cáp không phủ, cần đặc biệt quan sát tình trạng oxy hóa trong quá trình vận chuyển và lưu kho. Đối với cáp có lớp phủ bảo vệ, ngoài tình trạng thép còn phải kiểm tra tính liên tục và tình trạng của lớp phủ theo tiêu chuẩn áp dụng.

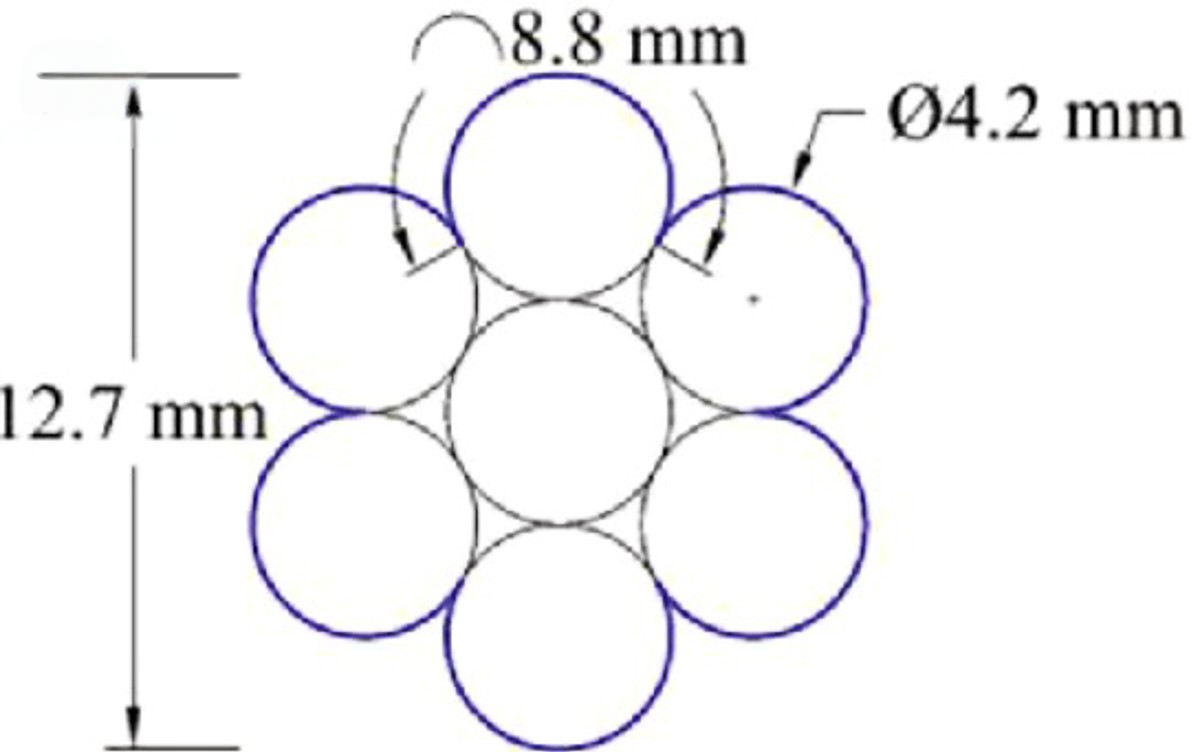

Bước 3. Kiểm tra đường kính danh nghĩa

Đường kính là một trong những thông số cơ bản để xác định tiết diện và đặc tính của cáp dự ứng lực.

Khi nhận vật liệu, cần kiểm tra đường kính thực tế và đối chiếu với đường kính danh nghĩa theo hồ sơ thiết kế và tiêu chuẩn áp dụng.

Không nên chỉ dựa vào thông tin trên nhãn sản phẩm mà bỏ qua kiểm tra thực tế. Sai khác về kích thước có thể ảnh hưởng đến tiết diện thép, khối lượng cáp và các thông số được sử dụng trong tính toán, bố trí cũng như căng kéo.

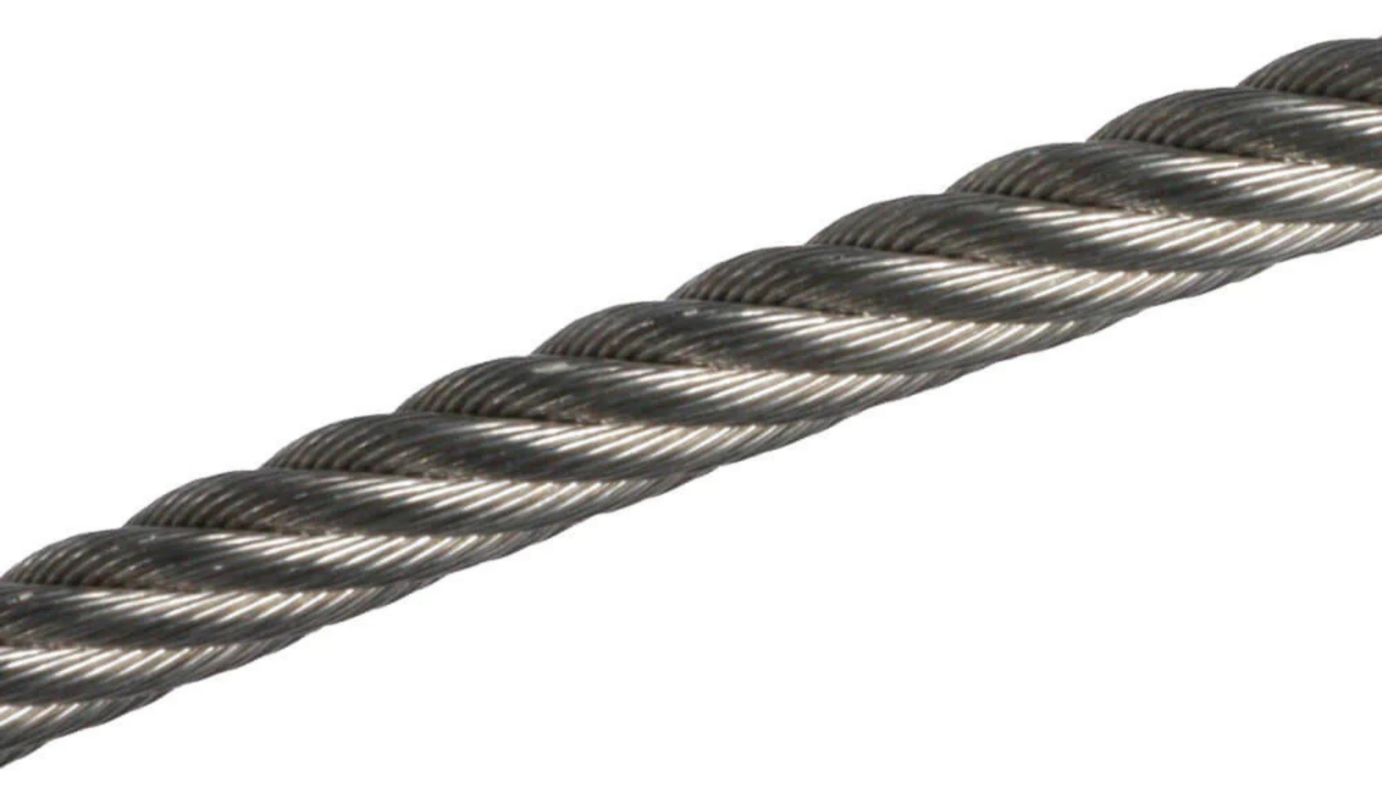

Bước 4. Kiểm tra cấu tạo và độ xoắn của cáp

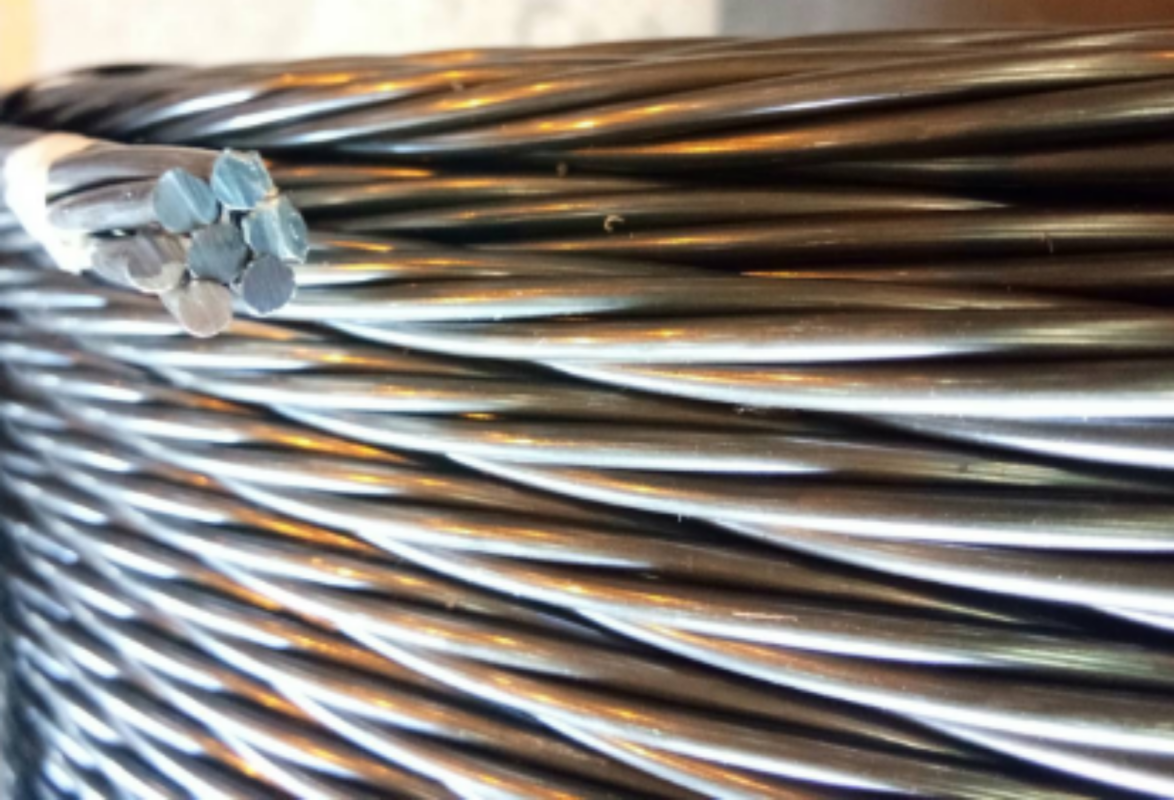

Cáp dự ứng lực phổ biến trong công trình bê tông dự ứng lực là tao cáp 7 sợi, gồm một sợi trung tâm và 6 sợi ngoài xoắn quanh sợi trung tâm.

Khi nhận cáp, cần kiểm tra:

Số lượng sợi trong tao cáp.
Sự đồng đều của các sợi.
Tình trạng xoắn.
Các dấu hiệu bung, lệch hoặc biến dạng bất thường.

Cấu tạo và các thông số hình học của tao cáp có ảnh hưởng đến đặc tính cơ học cũng như khả năng làm việc của vật liệu.

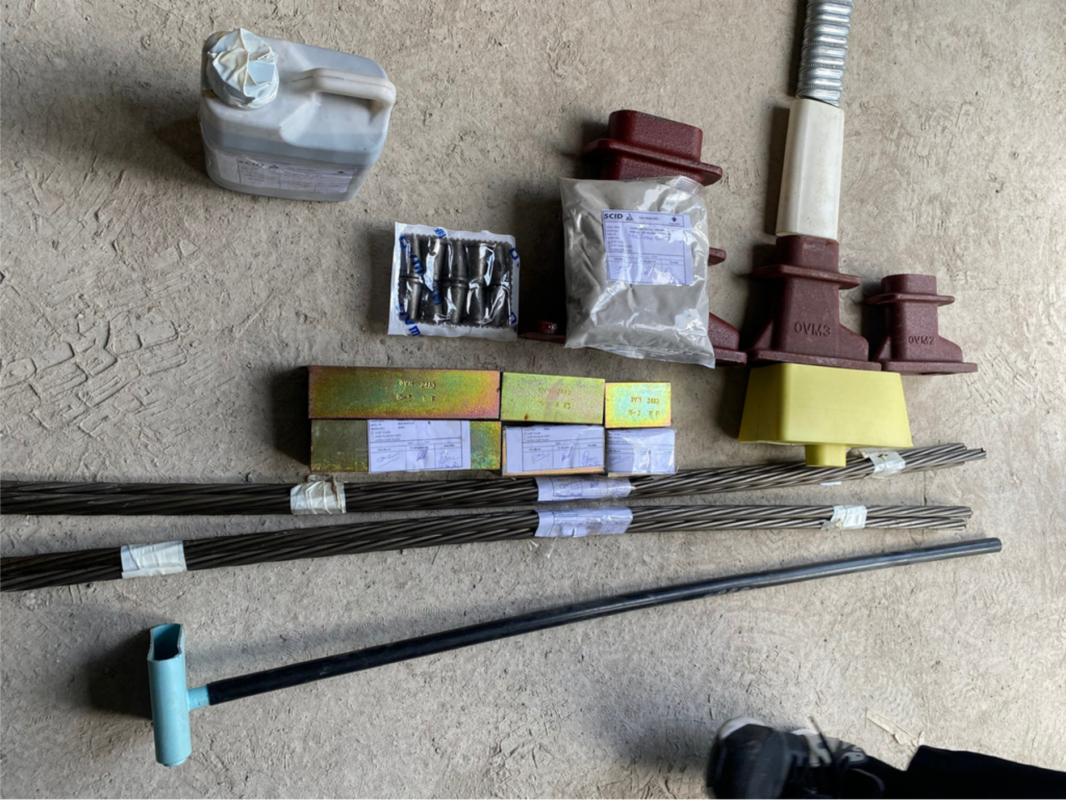

Bước 5. Lấy mẫu và thí nghiệm cáp

Bên cạnh kiểm tra hồ sơ và ngoại quan, cáp đưa về công trường cần được lấy mẫu thí nghiệm theo yêu cầu của hồ sơ kỹ thuật và quy định kiểm soát vật liệu của dự án.

Cáp về công trường được thí nghiệm 20 tấn/1 lần, sẽ tiến hành lấy 02 tổ mẫu (mỗi tổ có 03 đoạn cáp dài 1m) để thí nghiệm. Lấy 01 tổ trong 02 tổ mẫu trên mang đi thử nghiệm, tổ còn lại lưu tại công trường.

Việc lấy mẫu và lưu mẫu giúp tạo cơ sở kiểm soát chất lượng vật liệu một cách độc lập, đồng thời thuận lợi cho việc đối chiếu khi phát sinh yêu cầu kiểm tra lại.

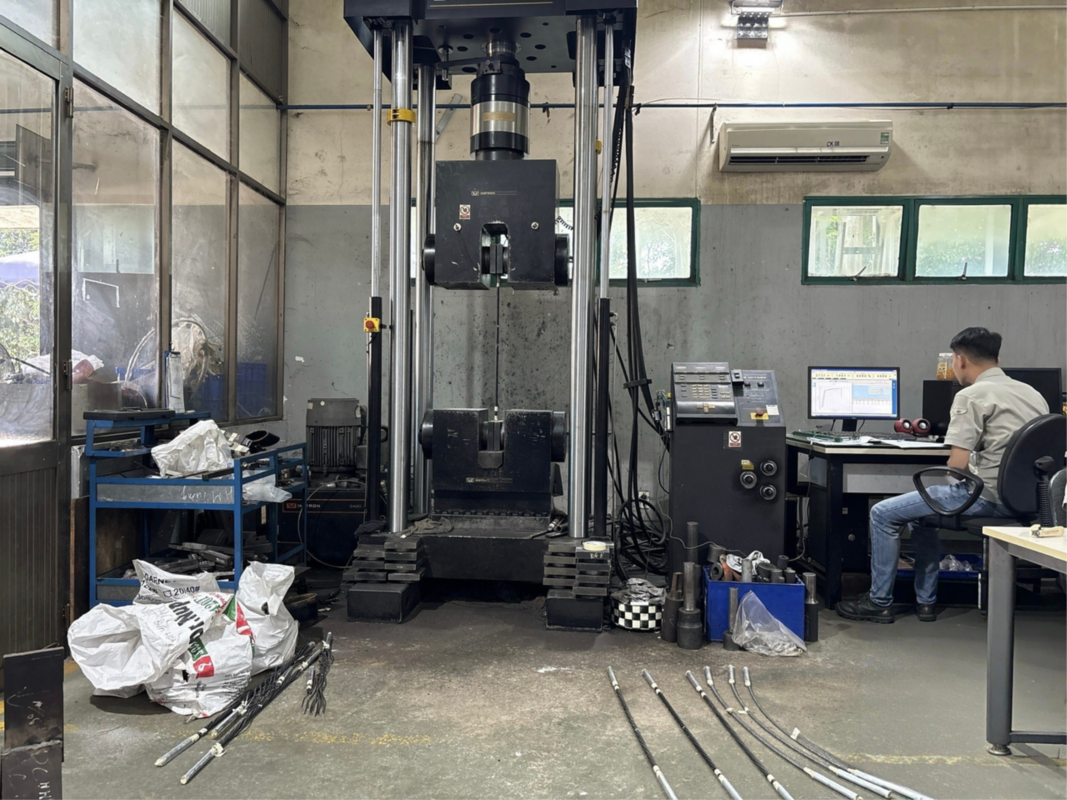

Bước 6. Kiểm tra cường độ chịu kéo

Cáp phải đạt cấp cường độ theo yêu cầu thiết kế và tiêu chuẩn áp dụng. Với ASTM A416/A416M, các cấp cường độ phổ biến gồm Grade 250 với cường độ kéo tối thiểu 1.725 MPa và Grade 270 với cường độ kéo tối thiểu 1.860 MPa.

Tùy yêu cầu dự án, việc kiểm tra có thể bao gồm thử kéo mẫu để xác định các đặc tính cơ học và đối chiếu với chứng chỉ chất lượng của nhà sản xuất.

Đây là cơ sở quan trọng để đảm bảo cáp có đủ khả năng chịu lực và đáp ứng yêu cầu của hệ thống dự ứng lực sau khi căng kéo.

Bước 7. Kiểm tra độ giãn dài

Độ giãn dài phản ánh khả năng biến dạng của cáp dưới tác dụng của tải trọng kéo.

Đối với cáp dự ứng lực, đây là chỉ tiêu cần được kiểm soát cùng với cường độ chịu kéo. Một vật liệu có cường độ cao nhưng không đáp ứng yêu cầu về độ dẻo và độ giãn dài vẫn có thể không phù hợp với tiêu chuẩn áp dụng.

Các tiêu chuẩn kỹ thuật phổ biến đối với cáp dự ứng lực

Tùy loại cáp, công trình và yêu cầu thiết kế, việc kiểm tra và nghiệm thu có thể tham chiếu nhiều tiêu chuẩn khác nhau.

ASTM A416/A416M là tiêu chuẩn phổ biến đối với tao cáp thép 7 sợi không phủ, độ tự chùng thấp dùng cho bê tông dự ứng lực.

ASTM A1061/A1061M quy định các phương pháp thử cơ tính của tao cáp thép dự ứng lực nhiều sợi, phục vụ việc đánh giá các đặc tính cơ học theo tiêu chuẩn sản phẩm áp dụng.

EN 10138-3 là tiêu chuẩn châu Âu dành cho prestressing steel – strand, quy định các yêu cầu đối với tao cáp thép dự ứng lực.

Tại Việt Nam, tiêu chuẩn vật liệu cụ thể cần được xác định theo hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn được dự án lựa chọn. Không nên áp dụng một bộ tiêu chuẩn duy nhất cho mọi loại cáp; loại cáp, lớp phủ, cấp cường độ và mục đích sử dụng phải được xác định trước khi lựa chọn tiêu chuẩn kiểm tra tương ứng.

Những lưu ý quan trọng trong quá trình thi công cáp dự ứng lực

Kiểm tra chất lượng cáp trước khi thi công là chưa đủ. Sau khi vật liệu được nghiệm thu, việc bảo vệ đường cáp và ống gen trong quá trình thi công cũng có vai trò quan trọng đối với chất lượng hệ thống dự ứng lực.

Không đứng, đi lại hoặc tập kết vật liệu, thiết bị và tải trọng nặng lên các đường cáp và ống gen chứa cáp. Tác động cơ học trong quá trình thi công có thể làm bẹp, gãy hoặc thủng ống gen, làm thay đổi vị trí đường cáp, ảnh hưởng đến khả năng luồn cáp và gây khó khăn cho các công đoạn căng kéo, bơm vữa sau này.

Không thực hiện hàn vào các bộ phận của đường cáp dự ứng lực, bao gồm cáp, đầu neo, thân neo, nêm, ống gen chứa cáp và các bộ phận liên quan. Việc hàn không đúng quy định có thể gây ảnh hưởng đến vật liệu thép, làm thay đổi đặc tính cơ học hoặc gây hư hỏng các bộ phận của hệ thống dự ứng lực.

Mọi công việc phát sinh liên quan đến hệ thống cáp, neo và ống gen cần được xử lý theo biện pháp thi công và chỉ dẫn kỹ thuật được phê duyệt, tránh tự ý tác động vào hệ thống đã được bố trí.

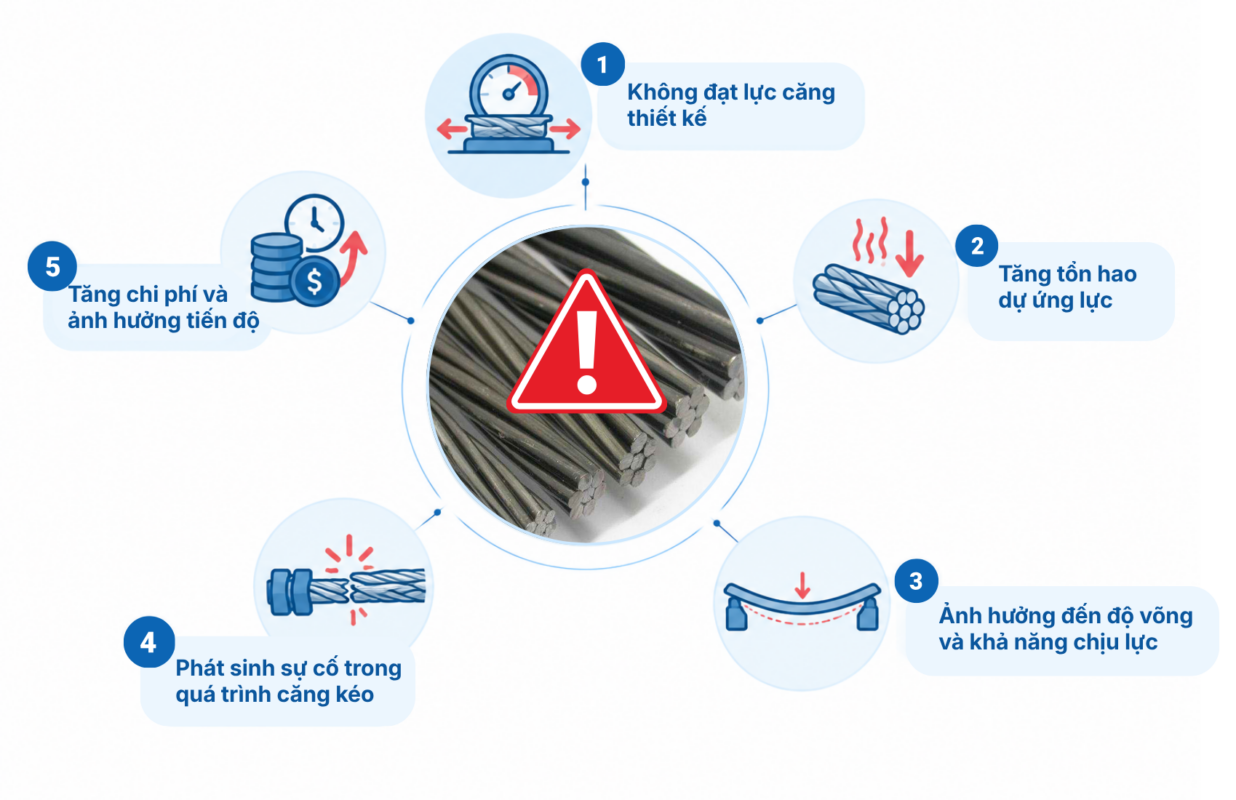

Rủi ro khi sử dụng cáp dự ứng lực không đạt chất lượng

Nếu vật liệu không đạt được phát hiện trước khi thi công, rủi ro có thể phát sinh ở nhiều giai đoạn.

1. Không đạt lực căng thiết kế: Cáp có cường độ hoặc đặc tính cơ học không phù hợp có thể ảnh hưởng đến lực dự ứng lực thực tế trong kết cấu.

2. Tăng tổn hao dự ứng lực: Đặc tính vật liệu không phù hợp, đặc biệt liên quan đến độ chùng, có thể làm thay đổi mức tổn hao dự ứng lực theo thời gian.

3. Ảnh hưởng đến độ võng và khả năng chịu lực: Khi lực dự ứng lực thực tế không đạt yêu cầu thiết kế, khả năng kiểm soát độ võng, nứt và trạng thái làm việc của cấu kiện có thể bị ảnh hưởng.

4. Phát sinh sự cố trong quá trình căng kéo: Cáp có khuyết tật, biến dạng có thể làm tăng nguy cơ phát sinh vấn đề trong quá trình căng kéo và neo giữ.

5. Tăng chi phí và ảnh hưởng tiến độ: Việc phát hiện vật liệu không đạt sau khi đã đưa vào thi công có thể ảnh hưởng đến tiến độ của các hạng mục tiếp theo.

Vì vậy, kiểm tra chất lượng cáp ngay từ khi tiếp nhận không chỉ là bước nghiệm thu vật liệu mà còn là một phần của quản lý rủi ro chất lượng và tiến độ của toàn bộ hạng mục dự ứng lực.
