HƯỚNG DẪN TÍNH ĐỘ GIÃN DÀI CÁP DỰ ỨNG LỰC

1. Đối với cáp bó dẹp

a.  : Giãn dài lý thuyết do đơn vị thiết kế cung cấp được lấy từ mô hình tính toán.

b. : Giãn dài lý thuyết hiệu chỉnh.

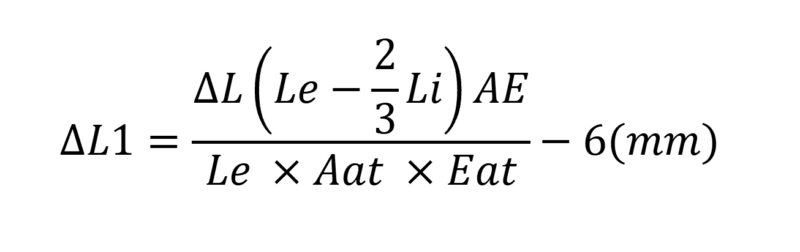

Đối với cáp có 1 đầu kéo:

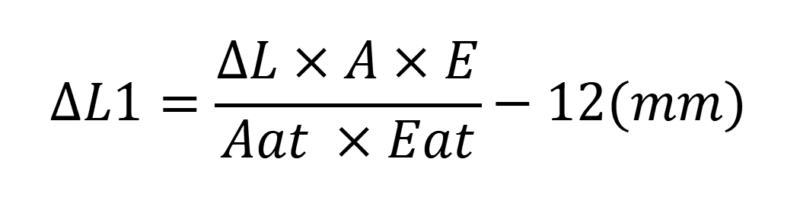

Đối với cáp có 2 đầu kéo:

Trong đó:

• Li: chiều dài đầu neo chết của đường cáp.
• Le: chiều dài đo trên bản vẽ.
• A: Tiết diện lý thuyết của sợi cáp.
• E: Mô đun đàn hồi lý thuyết của sợi cáp.
• Aat: Tiết diện thực tế của sợi cáp được lấy theo CO,CQ hoặc kết quả thí nghiệm.
• Eat: Mô đun đàn hồi thực tế của sợi cáp được lấy theo CO,CQ hoặc kết quả thí nghiệm.

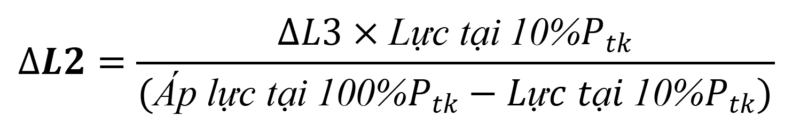

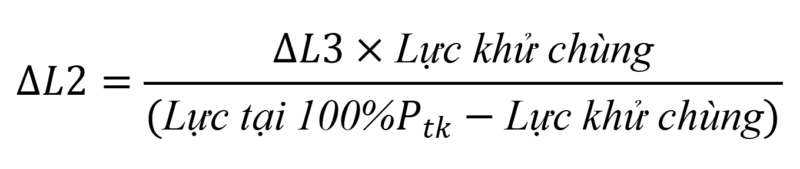

c. : Độ giãn dài ban đầu của cáp từ 0 đến lực khử chùng 10%P_tk (Lưu ý giá trị khử chùng có thề thay đổi theo yêu cầu từ đơn vị CĐT, TVTK hoặc TVGS).

d.  : Độ giãn dài cáp từ độ giãn dài ban đầu đến 100%P_tk: là giá trị độ giãn dài từ lực khử chùng ban đầu đến lực của 100%P_tk.

Tính toán độ giãn dài kéo căng:

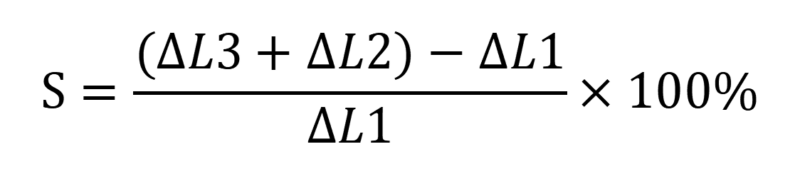

S : Phần trăm giãn dài thực tế của sợi cáp.

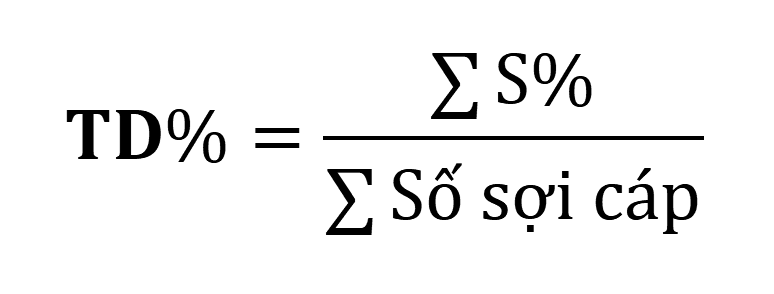

TD% : Phần trăm giãn dài trung bình của đường cáp.

2. Đối với cáp bó tròn

a. : Giãn dài lý thuyết do đơn vị thiết kế cung cấp được lấy từ mô hình tính toán.

b. : Giãn dài lý thuyết hiệu chỉnh.

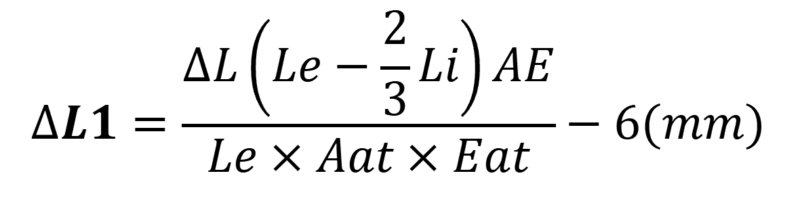

Đối với cáp có 1 đầu kéo:

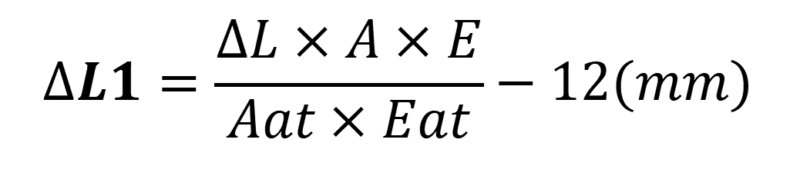

Đối với cáp có 2 đầu kéo:

Trong đó:

Li: chiều dài đầu neo chết của đường cáp.

Le: chiều dài đo trên bản vẽ.

A: Tiết diện lý thuyết của sợi cáp.

E: Mô đun đàn hồi lý thuyết của sợi cáp.

Aat: Tiết diện thực tế của sợi cáp được lấy theo CO,CQ hoặc kết quả thí nghiệm.

Eat: Mô đun đàn hồi thực tế của sợi cáp được lấy theo CO,CQ hoặc kết quả thí nghiệm.

c. : Độ giãn dài cáp từ 0 đến 10%P_tk .

d. : Độ giãn dài cáp từ 10%P_tk đến 100%P_tk: là giá trị cộng dồn độ giãn dài từ lực kéo 10%P_tk đến 100%P_tk.

e. : Độ co lại của cáp khi hồi kích về từ 100%P_tk đến 10%P_tk; Bao gồm: Độ dài co lại của cáp trên thân kích và độ đóng nêm.

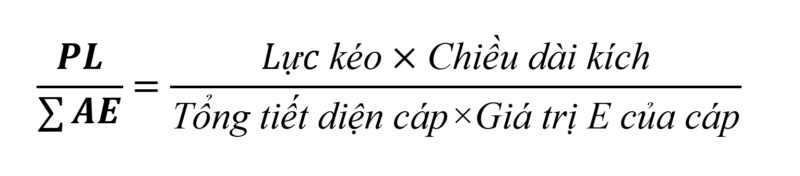

Độ co lại của cáp trên kích được tính:

3. Giãn dài thực tế

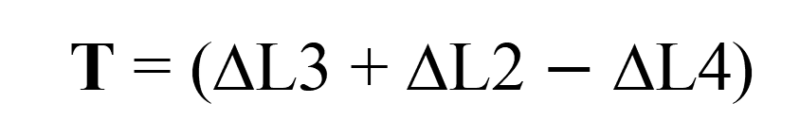

a. T: Độ giãn dài thực tế của bó cáp.

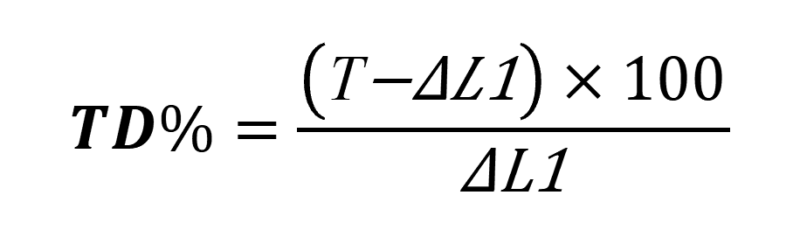

b. TD%: Chênh lệch phần trăm trung bình của đường cáp.
